从原料奶进厂到成品奶出库，中间隔着一整套设备系统。前处理、灌装、封口、后道包装——每个环节都有专门的设备在运转。少一台，生产线就转不起来。
这篇文章把整条生产线的设备构成和流程拆开来讲。从前处理到灌装到封口到后道包装，每个工位用什么设备、干什么活、关键参数是什么，一一说清楚。文末附布局图。
原料奶不能直接灌。得先处理。
前处理段的任务是：过滤、均质、杀菌、降温。四项工作，四类设备。
原料奶从牧场运来，第一站是暂存罐。这里负责贮存牛奶原料，保持低温状态。直冷式奶罐是生产线的配套设备，既节约能源，又能让奶液长时间处于低温保鲜状态。
暂存之后，牛奶经过双联过滤器。过滤掉牛奶中的杂质——草屑、灰尘、微生物凝块——进一步细化牛奶品质。
过滤后的牛奶进入均质机。均质机的作用是细化脂肪球。牛奶中的脂肪球在高压下被破碎，从大颗粒变成小颗粒，均匀分布在牛奶中。均质之后，牛奶口感更细腻，也不容易分层。
均质压力一般在15-20MPa。
均质后的牛奶进入杀菌环节。杀菌方式分两种：
杀菌机通常采用板式换热器结构，热回收效率高。
杀菌完成后，牛奶需要迅速降温。巴氏奶要降到4-8°C，UHT奶降到20-25°C再灌装。降温靠板式换热器和制冷罐完成。
前处理段的每一个环节都在为灌装做准备。奶没处理好，灌装机再好也灌不出好奶。
前处理完成的牛奶，通过管道进入灌装机。
灌装段是整个生产线的核心。灌装精度直接决定成本控制和合规性。
灌装机的任务就一个：把定量的牛奶灌进容器。
按包装形态分，灌装机有三种主流类型：
灌装的核心是计量方式。高端设备采用伺服电缸驱动的定量充填泵，灌装精度可达±0.5%。中端设备用柱塞泵或活塞泵，精度一般在±1%左右。
灌装机的控制系统通常采用PLC+触摸屏架构。光电检测各部件运行状况，自动化程度高，操作简便。
灌装精度±0.5%不是宣传口号，是硬指标。灌多了你亏，灌少了市场监管局找你。
灌完奶，马上封口。
封口段的任务是：把容器口封住，不让奶漏出来，不让细菌进去。
封口方式取决于包装形态：
封口质量的核心指标是封口合格率。行业领先水平是99.99%以上——每灌装一万个产品，不合格品不超过一个。
封口完成，牛奶还是"半成品"——还得贴标、喷码、装箱、码垛。
后道包装段的设备包括：
在瓶身或杯身上贴标签。立式贴标机是常见配置。
打印生产日期、批次号。喷码机通常安装在贴标机之后。
将成品奶装入纸箱，自动封箱。
将装满产品的纸箱码放到托盘上，方便仓储和运输。
除了上述主设备，还有几套辅助系统不可或缺。
与牛奶接触的所有设备——管道、罐体、灌装阀——都必须定期清洗消毒。CIP（Clean-In-Place）系统不用拆管子，程序控制自动完成酸洗→水洗→碱洗→水洗四步流程。CIP是生产线的"隐形设备"，但少了它，生产线一天都跑不下去。
整条生产线的"大脑"。PLC可编程控制器控制机器的自动运行。进瓶链道采用变频调速，与主机变频相互配合。触摸屏可存储多组产品配方参数，一键调用快速换型。预留以太网通讯接口，支持对接MES、上位机。
| 工段 | 设备名称 | 功能 | 关键参数 |
|---|---|---|---|
| 前处理 | 直冷式奶罐/暂存罐 | 原料奶低温贮存 | 4-8°C保鲜 |
| 双联过滤器 | 过滤杂质 | ||
| 均质机 | 细化脂肪球 | 15-20MPa | |
| 杀菌机（巴氏/UHT） | 杀灭微生物 | 72-75°C/15-30s 或 132-140°C/几秒 | |
| 板式换热器/制冷罐 | 降温冷却 | 降至4-8°C或20-25°C | |
| 灌装 | 灌装机 | 定量灌装 | 精度±0.5% |
| 封口 | 旋盖机/热封机 | 封口密封 | 合格率99.99%以上 |
| 后道包装 | 贴标机 | 贴标签 | |
| 喷码机 | 打印日期批号 | ||
| 装箱机/封箱机 | 自动装箱封箱 | ||
| 码垛机 | 码放托盘 | ||
| 辅助系统 | CIP清洗系统 | 在线清洗消毒 | 酸洗→水洗→碱洗→水洗 |
| 电气控制系统 | 整线自动控制 | PLC+触摸屏+伺服 |

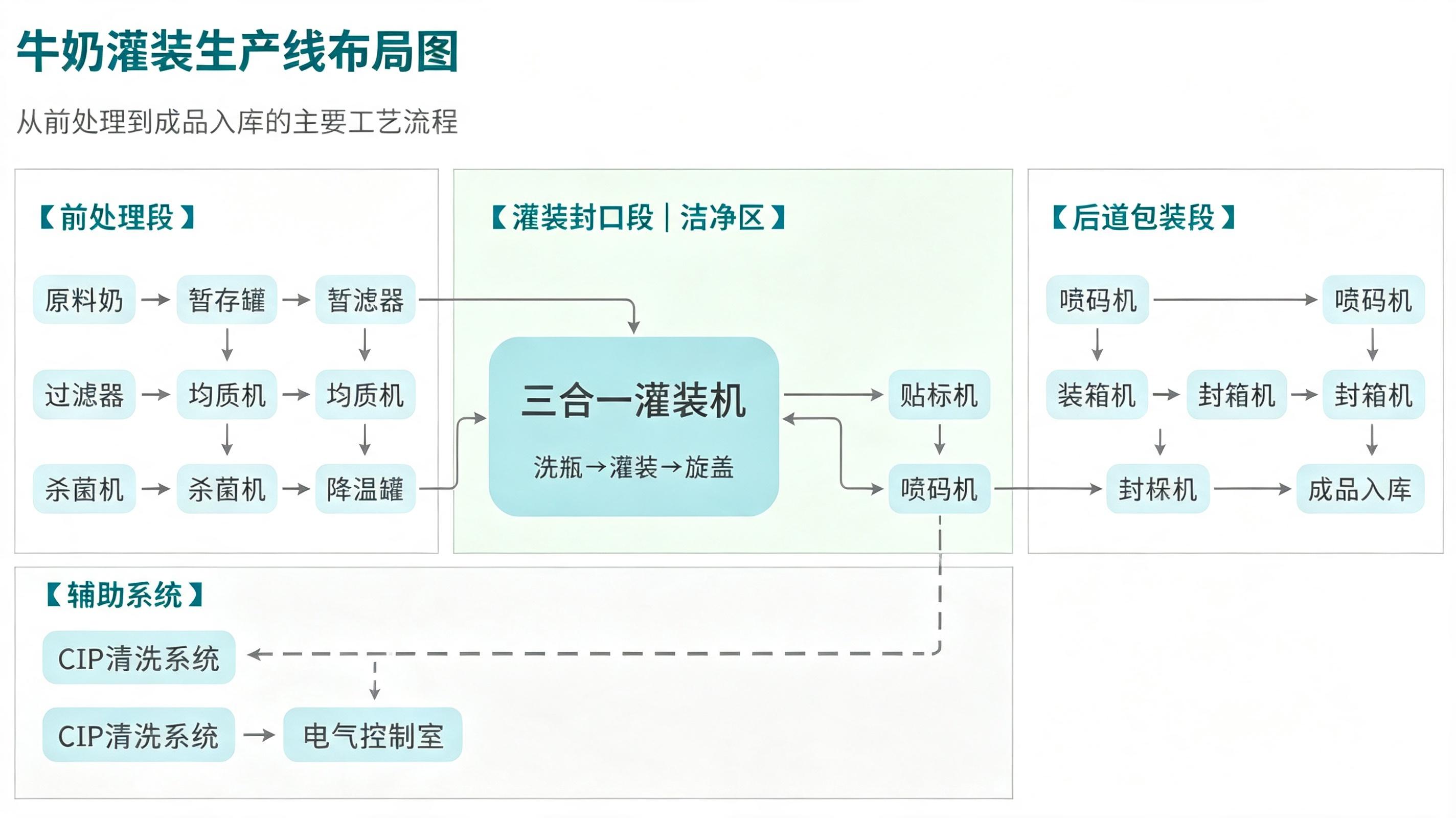

一条标准的瓶装牛奶灌装线，从前到后的布局大致如下：
布局原则有三条：
分区。前处理区、灌装区（洁净区）、后道包装区严格分区。物料流向从脏到净，不交叉。
紧凑。设备之间的距离越短越好。管道短，物料残留少，清洗死角少。
联动。洗瓶、灌装、封口三功能合在一个机体上。全过程自动化，瓶子从洗瓶机出来直接进入灌装机，中间不落地。
整线尺寸参考：长9500mm × 宽2000mm × 高2000mm左右。
整线方案不是把设备拼在一起就完了。
前处理设备、灌装机、封口机、后道包装设备——单台都能跑。但连在一起能不能同步跑、稳定跑、长期跑，是另一回事。
设备之间的速度匹配是最基本的要求。灌装机每小时灌多少瓶，前处理就要供多少奶，后道就要包多少产品。任何一个工位的产能瓶颈，都会拖累整条线。
CIP清洗系统的覆盖范围同样关键。管道、罐体、灌装阀——所有与牛奶接触的部件都必须纳入CIP清洗回路。清洗不彻底，微生物就在管道里安家。
材质方面，与物料接触的部件全部采用304/316L食品级不锈钢。设备机身也多采用不锈钢材质。
武汉耘和机械在灌装、封口设备领域积累了十五到二十年的研发和制造经验。从灌装到封口到后道包装，核心设备自主研发、自主制造。厂区位于武汉市长江新区楚桥工业园，两千三百平方米的现代化标准厂房。
设备层面的硬指标：
问：一条完整的牛奶灌装生产线需要多少设备？
至少10台以上。前处理段包括暂存罐、过滤器、均质机、杀菌机、降温罐；灌装段包括灌装机；封口段包括旋盖机或热封机；后道包括贴标机、喷码机、装箱机、码垛机；再加上CIP清洗系统和电气控制系统。具体数量取决于产能和自动化程度。
问：前处理设备和灌装设备必须同一家供应商吗？
不一定。但强烈建议找能提供整线方案的系统集成商。不同厂家的设备在速度匹配、通讯协议、CIP接口上可能存在兼容性问题。整线供应商能统一规划、统一调试、统一售后。
问：CIP清洗系统是标配吗？
是。牛奶是微生物的天然培养基。管道和罐体如果不定期清洗消毒，生物膜会在内壁形成，产品微生物超标的风险急剧上升。CIP不是选配，是必须。
问：整线产能怎么计算？
产能由灌装机的灌装头数量和生产速度决定。以瓶装线为例：8头灌装机约3000-4000瓶/小时，12头约5000-6000瓶/小时，16头可达7000瓶/小时以上。前处理和后道设备的产能必须与灌装机匹配。
