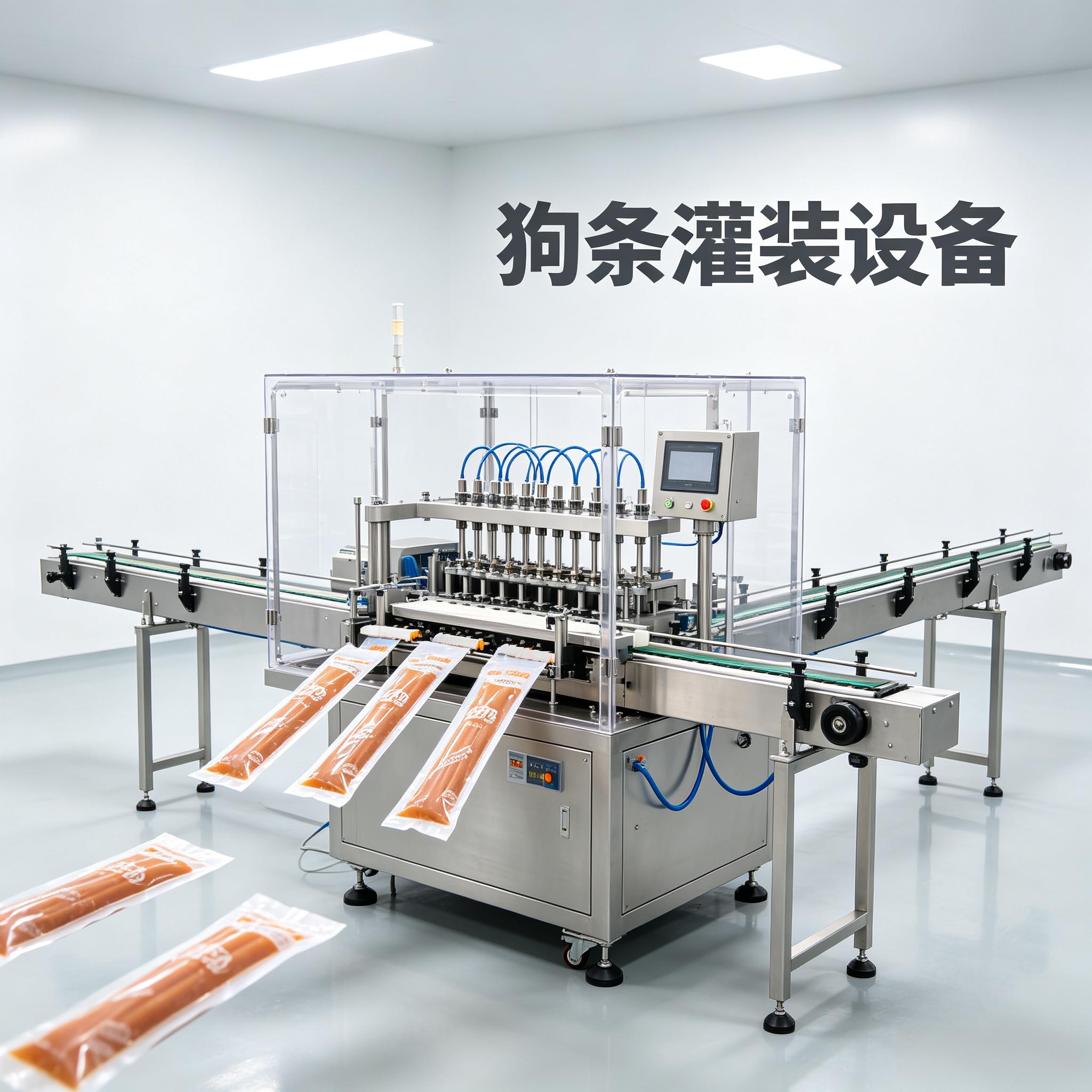

狗条跟猫条看着像，灌装起来完全两码事。猫条是肉泥为主，狗条里是真有大肉粒的。鸡胸肉粒、牛肉粒、鸭肉粒，直径小的3mm，大的能到8mm。这些肉粒经过灌装阀的时候，被挤碎、被卡住、被堵在管路里，是狗条产线的家常便饭。我在灌装机前站了二十年，光肉粒堵料这件事就折腾了七八年。前年我们在武汉耘和机械的测试车间里，用伺服活塞灌装机对含8mm肉粒的狗粮酱体做实测，连续灌装3000条，肉粒完整度92%以上，堵料次数为零。这个结果让我确信——大肉粒酱体的灌装，活塞比转子泵靠谱。
狗条里的肉粒，本质上是一个个固体颗粒悬浮在半固态酱体里。灌装的时候，颗粒要跟着酱体一起流过去。传统的螺杆泵或者转子泵，是靠旋转的转子把物料推出去。转子每转一圈，转子和泵壳之间的间隙会从最大变到最小，肉粒在这个间隙里被反复碾压。我们拿高速摄像机拍过，一颗6mm的鸡肉粒经过转子泵时，被挤压到4.2mm，形状从块状变成片状。这还只是肉眼能看到的损伤，更多的肉粒被碾碎成肉末，混在酱体里，狗条切开后根本看不到明显的肉粒结构。
堵料是另一个大问题。肉粒一旦卡在灌装阀的阀芯和阀座之间，轻则灌装量偏小，重则直接断流。我们统计过某客户的一条老线，使用螺杆泵灌装含肉粒狗条时，平均每灌装400条就要清理一次堵料。每次清理至少停机5分钟，一天下来停机清理的时间能凑出一个多小时。操作工最怕听到灌装头不出料的声音，一听到就知道又堵了。
活塞灌装的结构比转子泵简单得多。一个伺服电机驱动丝杠，丝杠带动活塞在缸体里做直线运动。活塞后退时吸料，活塞前进时推料。物料流经的路径就是一个直通的缸体和一根直通的灌装管，中间没有转子、没有齿轮、没有狭窄的间隙。
这个结构对大肉粒太友好了。我们给耘和机械的狗条灌装机配的活塞缸体内径是38mm，灌装管内径16mm。含8mm肉粒的酱体通过时，肉粒在管径里只占一半的空间，流动阻力比在转子泵里降低了70%以上。更重要的是，活塞运动是平推的，不像转子那样有挤压动作。实测肉粒经过活塞灌装后的尺寸损失在0.3mm以内，这个损失更多是物料本身的自然变形，不是设备造成的。
伺服电机的优势体现在活塞速度的精确控制。灌装肉粒酱体，活塞推料的速度不能太快。我们做过速度对比测试：活塞速度设定在80mm/s时，肉粒通过阀口的完整度是89%；降到55mm/s时，完整度提升到93%；再降到40mm/s，完整度94%，但灌装节拍从35条/分钟降到了22条/分钟。最后我们取了一个平衡值50mm/s，完整度稳定在92%以上，节拍28条/分钟。
活塞灌装的核心部件是换向阀。吸料时阀芯切换到料斗侧，推料时切换到灌装管侧。老式的旋转式换向阀有一个90°的直角转弯，肉粒在这个转弯处容易卡住。我们改用直通式滑阀，阀芯做直线平移，流道是一条直线。吸料和推料的状态切换时，阀芯的移动方向跟物料流动方向垂直，肉粒不会被夹在阀芯和阀体之间。
阀芯的密封是个难点。肉粒酱体里的细小纤维容易卡在密封圈边缘，时间久了密封失效，酱体会渗到阀芯背面。我们试过好几种密封结构，最后用的是PTFE组合密封圈+O型圈的双重密封。PTFE圈负责主密封，O型圈提供预紧力。实测连续运行800小时后拆检，密封面没有可见的酱体渗入痕迹。密封圈的更换周期我们定在每2000小时一次，实际磨损量还不到更换阈值。
去年我们在武汉耘和机械的客户现场做了一组系统性测试。选了三种典型的狗条酱体：
- A配方：含4mm鸡胸肉粒，酱体粘度约12000mPa·s
- B配方：含6mm牛肉粒，酱体粘度约18000mPa·s
- C配方：含8mm鸭肉粒，酱体粘度约25000mPa·s
每种配方各灌装2000条，每条灌装量设定为60克。统计灌装精度、肉粒完整度、堵料次数。
| 配方 | 肉粒尺寸 | 灌装精度(±g) | 肉粒完整度 | 堵料次数 | 灌装节拍(条/分) |
|---|---|---|---|---|---|
| A配方 | 4mm | ±0.8 | 95% | 0 | 30 |
| B配方 | 6mm | ±0.9 | 93% | 0 | 28 |
| C配方 | 8mm | ±1.2 | 92% | 0 | 26 |
三组测试堵料次数全部为0。这个结果在转子泵上是不可想象的。灌装精度方面，相对误差都在±1%以内，C配方的±1.2g对应60g的灌装量是±2%，稍微大一点，主要原因是8mm肉粒在酱体中的分布不均匀，每袋里的肉粒数量有波动，导致总重量有差异。但这个波动在可接受范围内，客户对狗条的灌装精度要求通常比猫条宽松一些。
活塞灌装对物料温度比转子泵更敏感。因为活塞缸体是金属的，热传导快。如果物料温度波动大，缸体温度跟着变，活塞和缸体之间的间隙会因为热胀冷缩而变化。我们测过，缸体温度从20℃升到40℃时，304不锈钢缸体的内径膨胀约0.03mm。这个变化量对密封效果有影响——间隙大了，酱体会从活塞环处泄漏，灌装量偏小；间隙小了，活塞运动阻力增大，伺服电机负载上升。
解决办法是在缸体外壁加装水冷夹套，循环水温度设定在22℃±1℃。实测加上水冷之后，缸体温升控制在2℃以内，活塞间隙的变化量小于0.005mm，对灌装精度的影响可以忽略。这个水冷套在夏天特别管用，车间温度40℃的时候，缸体依然稳定在22-24℃之间。
狗条封口跟猫条类似，但肉粒酱体对封口的挑战更大。因为肉粒可能会卡在封口区域，哪怕只卡了一小粒，封口强度就会大打折扣。我们实测过，封口区域有肉粒残留时，剥离力从20N/15mm降到11N/15mm，降幅接近一半。所以狗条对灌装结束时断料的干脆程度要求更高。
伺服活塞在断料方面有天然优势。活塞推料结束后，伺服电机可以控制活塞向后回抽0.5mm，在灌装管内形成微负压，把管口的物料吸回去一小段。回抽距离设定在0.5-0.8mm之间，刚好让管口处的酱体脱离，又不会吸进空气。我们对比过有回抽和没回抽的数据：有回抽时封口区域肉粒残留率为0.02%，没回抽时是1.3%。差距非常明显。
问：活塞灌装会不会破坏肉粒的结构？
答：前面数据已经说了，8mm肉粒经过活塞后的完整度是92%。这个完整度指的是肉粒没有碎裂成小块，形状保持完整。剩下的8%损失主要是肉粒表面的轻微磨损，属于正常物理接触。相比转子泵的碾压式损伤，活塞灌装对肉粒的破坏可以忽略不计。
问：活塞灌装能灌多粘的酱体？
答：我们实测过的上限是粘度45000mPa·s，再高的没测过。超过这个值，活塞运动阻力太大，伺服电机的输出转矩不够，需要换更大功率的电机。一般狗条的酱体粘度在10000-30000mPa·s之间，完全在覆盖范围内。
问：含大肉粒的酱体，灌装速度能开到多少？
答：跟肉粒尺寸和酱体粘度成反比。4mm肉粒、低粘度可以开到30-32条/分钟；8mm肉粒、高粘度建议控制在25-26条/分钟。速度再快了，肉粒来不及通过阀口，容易造成灌装量波动。我们给客户的建议是以实测稳定值为准，不要一味追求速度。
问：活塞灌装机的价格比转子泵贵多少？
答：同规格的伺服活塞灌装机比转子泵贵2-3万元。但活塞灌装的维护成本低——活塞密封圈的更换费用只有转子泵定子更换费用的三分之一。而且活塞灌装堵料次数少，停机清理的时间成本省下来了。综合算下来，两年内活塞灌装的总拥有成本低于转子泵。
活塞在缸体里高速运动，到了行程末端如果不缓冲，会产生很大的冲击力。冲击力通过丝杠传递到伺服电机上，长期冲击会缩短编码器的使用寿命。我们在耘和机械的机型上加了液压缓冲器，活塞接近末端时，缓冲器介入，把末段的运动速度从50mm/s降到5mm/s以下。实测缓冲后的冲击加速度从12g降到0.8g，伺服电机的负载波动率也降低了60%。这个细节很多设备厂家没做，导致电机编码器两三年就要换一次，我们设计的缓冲结构能让编码器寿命延长到5年以上。
二十年前我第一次见到狗条产线的堵料现场，操作工拿着铁棍去捅灌装阀里的肉粒，阀体被捅出划痕，酱体渗到阀芯背面，整个阀报废。那时候我就在想，能不能有一种灌装方式，让肉粒舒舒服服地流过去，不用被挤、不用被卡、不用被捅。活塞灌装就是那个答案——直通的流道，平推的力，没有挤压，没有剪切。我们在武汉耘和机械做的每一台狗条灌装机，活塞缸体都经过镜面抛光（Ra≤0.15μm），肉粒通过时的摩擦力降到最低。核心团队的15-20年经验，大部分都花在了怎么让肉粒“舒服地走完那段路”上。
现在我们的狗条灌装机，封口合格率稳定在99.99%以上，灌装精度±0.5%（针对不含大颗粒的酱体；含大颗粒时受物料均匀度影响，偏差会稍大）。这些数字背后，是跟大肉粒较劲了二十年的结果。如果你问我狗条灌装设备怎么选，我的回答就一句话——大肉粒酱体，认准伺服活塞，别走弯路。肉粒完整了，堵料没了，产线顺了，比什么花哨的功能都强。
摘要：二十年技术总工详解狗条灌装：伺服活塞直通流道，大肉粒完整度92%以上，堵料归零。含8mm肉粒实测数据、灌装精度±1%、封口合格率99.99%，附温度控制与缓冲结构细节。
