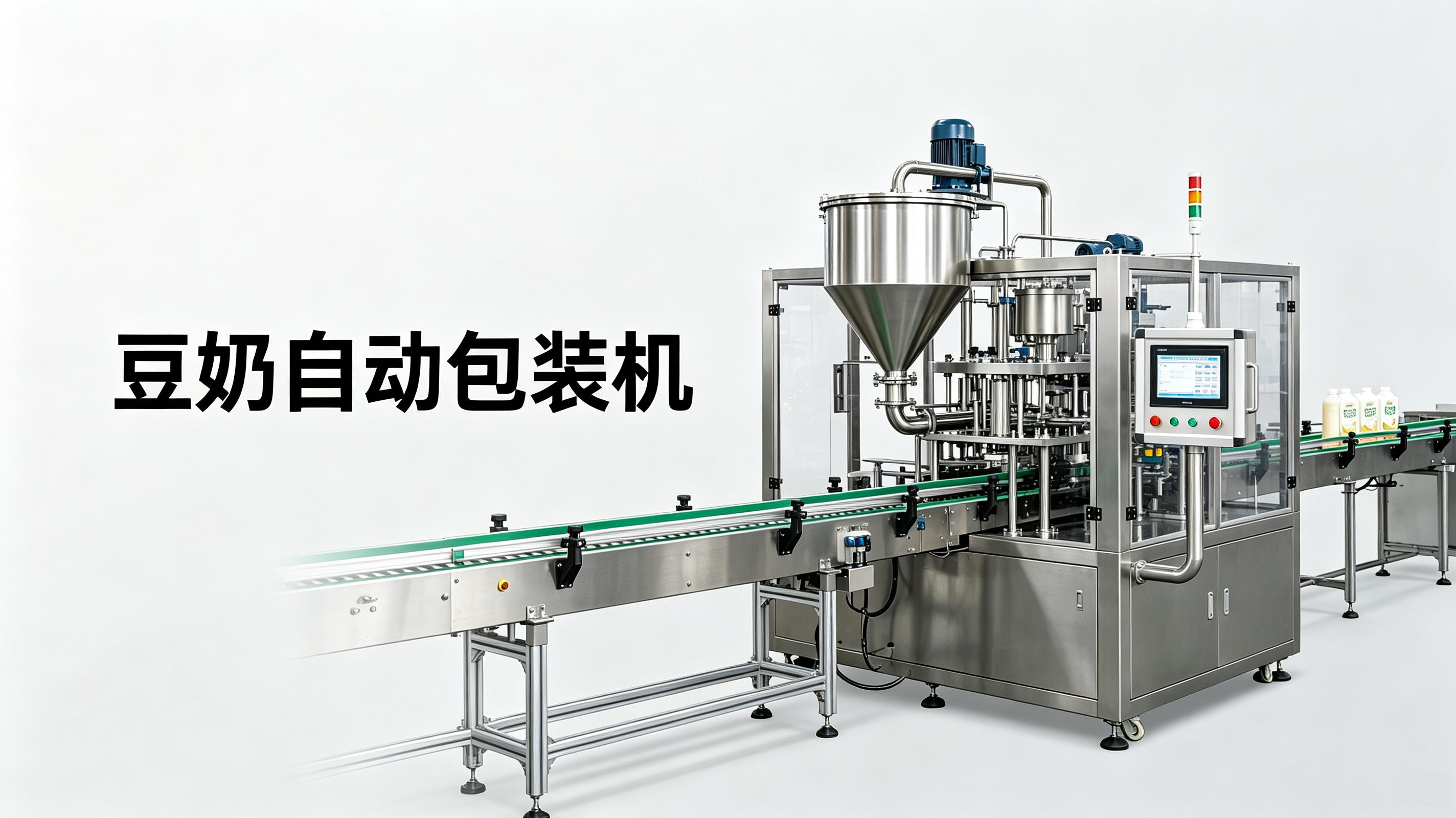

豆奶自动包装机——自动理瓶、灌装、封口、贴标一条龙

去年在湖北，一个做豆奶的厂长把我堵在包装车间门口。他指着一条线跟我说：“老总工，你看看我这个，理瓶机卡瓶子，灌装机窜沫，封口机漏气，贴标机歪标，四个环节各管各的，中间堆了一堆瓶子没人管。”他说这话的时候，传送带上正好卡住一个瓶子，后面的瓶子怼上来挤成一团，两个操作工跑过去手忙脚乱地扒拉。他说我就想要一台机器，瓶子倒进去，成品出来，中间别让我操心了。

自动包装机一条龙，理瓶、灌装、封口、贴标四个工位要咬成一根链条。干了二十年整线，我把这几个环节之间怎么怼顺溜的门道全倒出来。反正就这么干，干了二十年没出岔子。

理瓶——头道工序卡壳，后面全白费。

理瓶机看着简单，实际是整条线里最容易卡壳的地方。瓶子从料斗里倒进去，经过转盘理瓶器，把瓶子一个个理成正立状态，再通过风送轨道送到灌装工位。转盘理瓶器的转速我们调在每分钟二十到二十五转，太快了瓶子飞出去，太慢了供不上瓶。轨道宽度比瓶身直径大五毫米，太宽了瓶子会歪，太窄了卡住。

第一版理瓶机用的是纯机械拨轮，结果瓶型稍微有点变化就卡。有一回在河南，客户换了一批瓶底带凹槽的瓶子，拨轮拨不住，瓶子在理瓶盘里“哐当哐当”乱撞，好几个直接翻出来掉在地上，豆浆还没灌就先碎了一地。后来我们改成气动拨轮+光电检测，拨轮上有橡胶垫，瓶子到位后光电眼确认正立了才放行，倒着的瓶子会被吹回料斗重来。改完后再也没卡过。

风送轨道的风力也得调。风力太小瓶子走不动，太大瓶子会飘起来翻倒。我们用的高压风机，出口风压零点零二到零点零三兆帕，轨道两侧开三毫米宽的出风口，瓶子被气流托着往前走。有一次在江西，风机的过滤棉堵了没换，风压掉到零点零一，瓶子走到半道停了，后面瓶子怼上来挤成一串，我伸手去拽瓶子的时候被怼了一下手指，生疼。换了过滤棉之后我把压差开关装上了，滤棉堵了超过一定值就报警。

灌装——跟分体机一个标准，但节拍得跟上。

一条龙里面的灌装工位，灌装精度和低泡要求和分体机一样。用的还是伺服活塞式灌装机，背压零点一五到零点一八兆帕，三段速度曲线，头段零点三米每秒、中段一点二米、末段零点四米。但和分体机不同的是，一条龙的灌装工位没有缓冲时间，瓶子从理瓶线过来直接进灌装，节拍必须严丝合缝。

有一回在湖南，理瓶机供瓶速度比灌装速度慢了那么零点几秒，灌装工位空了一个瓶子，下一循环灌装嘴怼了个空，豆浆直接喷到台面上，溅到我鞋上，隔着劳保鞋都感觉得到烫。后来我在灌装工位前面加了个储瓶台，能存十二个瓶子，理瓶机快的时候多存几个，慢的时候存瓶台放几个出来，相当于一个缓冲。储瓶台用光电计数，少了自动提速理瓶机，多了自动减速，把速度差吃掉。

扯远了。说回灌装头。一条龙的灌装头因为要跟上整线速度，关阀动作比单机快一点，从开阀到关阀我们压缩到一点五秒以内，阀门的响应时间要求小于零点零五秒。有一回气动阀的电磁阀老化，响应慢了零点零二秒，灌装量就偏了三四毫升，整批精度超了。换了高速电磁阀之后，响应时间回到零点零四秒，精度恢复。

封口——无缝衔接灌装出来的杯子。

灌装完的瓶子通过星形转盘直接送到封口工位，中间没有传送带，避免了灌装后液面晃动。封口工位用旋转式封口头，和灌装工位共用同一个电子凸轮，封头下压时机和灌装完的瓶子到位时机完全同步。封口温度一百九十到二百一十度，压力四百到四百五十牛，保压零点八秒。

有一次在福建，电子凸轮的编码器松了，相位偏移了几度，封头下压的时候瓶子还没完全到位，封头压偏了瓶口，膜没封上不说，还烫出一个焦糊味的黑圈。紧完编码器后我在触摸屏上加了相位实时显示，操作工每次开机前看一眼度数对不对，不对就手工校一下。后来再也没偏过。

封口后的冷却在一体化线里容易忽略。封完马上贴标的话，瓶身还热着，不干胶标签贴上去会起皱。我们在封口工位后面加了强制风冷段，长度一米二，用轴流风机吹常温风，瓶子经过这段大概两到三秒，瓶身温度从六七十度降到四十度以下。有一回风扇坏了没发现，贴标机出来的瓶子标签全皱了，整批返工。后来在风冷段加了温度检测，瓶身温度高于四十五度自动报警停机。

贴标——最后一道工序，歪了前面全白干。

贴标机用的是不干胶贴标系统，滚贴方式。标签卷的牵引速度要和瓶子通过的速度同步，我们用的伺服牵引，速度跟着主线的速度走，大概每分钟四十到六十个瓶子。贴标机的标站高度可调，适应不同瓶型。标站上的刮板把标签压实在瓶身上，压力调到刚好把气泡赶出去那个档，我们拍脑袋定了个二十牛左右。

贴标最怕标签卷跑偏。我们在标站前面加了纠偏器，光电眼盯着标签边缘，偏了就微调。纠偏器的响应时间设零点三秒，太快了抖，太慢了偏出去。有一回在广东，标签卷本身端面不齐，纠偏器来回调但始终对不准，标签贴出来全是歪的，我看着那排瓶子从贴标机出来，商标像喝醉了酒一样东倒西歪。换了正规厂家的标签卷之后立刻好了。后来我要求客户用我们指定的标签卷供应商，省得麻烦。

贴完标还有一道视觉检测，用工业相机拍一张照片，检测标签位置正不正、有没有气泡、有没有歪斜。不合格的瓶子会被气动推杆推到旁边的废品槽里。我们设的判定标准是标签歪斜超过两度就剔除。有一次相机的光源松了，光线不均，误剔率一下飙到百分之五，操作工跑来跟我说今天废品特别多。我过去一看，光源支架螺丝松了，紧上之后误剔率回到千分之几。

下面把一条龙各工位的核心参数拢一下。

整条线的总控制我们用PLC+触摸屏，四个工位的速度、温度、压力、位置全部在屏上显示。操作工只需要在触摸屏上选产品配方，比如选“豆奶-250ml-PET瓶”，所有参数一键下载到各工位。配方库里目前存了十几种瓶型的参数，都是我们在客户产线上一个个调出来存进去的。

湖北那个厂长，他的线我们给改了。理瓶机换了气动拨轮，灌装加了储瓶台，封口工位的编码器重新校了相位，贴标机换了新的纠偏器和视觉检测。改完那天他从料斗倒了一筐瓶子进去，机器自己理瓶、灌装、封口、贴标，一气呵成。他站在出料口看着一排排贴好标的豆奶瓶子整齐地出来，拿了一瓶翻来覆去地看，标签贴得端端正正，封口压得平平整整。

那台机器现在一天跑十个小时，中间换一次瓶型，配方库里调出来五分钟搞定。他上个月给我发消息说，现在整条线就两个人倒班看着，他自己早上倒完料就去办公室泡茶了。前两天路过他厂子进去看了一眼，机器还在跑，伺服电机高频运转的“滋滋”声还是那么熟悉。他正拿着把椅子坐在出料口旁边刷手机，瓶子出来了他偶尔抬头瞄一眼，又低下头去了。

摘要：基于二十年整线实测，详解豆奶自动包装机理瓶、灌装、封口、贴标一条龙的衔接要点与故障排除。武汉耘和机械核心团队从业15-20年，封口合格率99.99%以上，灌装精度±0.5%。
