吸嘴袋的焊嘴工序，在产线上一直是个让人头疼的环节。热板焊靠高温把吸嘴和袋体熔在一起，温度低了焊不牢，温度高了袋体直接缩成皱巴巴的一团。我们在武汉耘和机械的测试车间里量过，热板焊的袋体变形率在2.8%-4.5%之间波动，变形的袋子灌装时吸嘴歪斜，封口机对不准，整条线被迫降速。换成超声波焊接之后，变形率直接压到0.2%以下。再配合伺服定量的灌装联动，吸嘴袋从焊嘴到灌装封口，全程不用人工调整定位。这条线跑了一年多，包材损耗从每万袋87个降到了3个。数字不会骗人，超声波焊接对吸嘴袋来说，是个根本性的改变。
吸嘴袋的焊嘴是把一个硬的塑料吸嘴焊到软的复合膜袋体上。热板焊的工艺是加热板先接触袋体，把袋体表面熔融，再把吸嘴压上去。问题出在加热板接触袋体那一步——加热板温度通常在180℃-220℃之间，袋体的PE层熔点只有120℃左右。虽然加热时间只有0.6-0.8秒，但高温已经把袋体烤软了，再被压嘴机构一压，袋体在吸嘴周围形成一圈波浪状的褶皱。这些褶皱不只是影响美观，更关键的是褶皱处复合膜的铝箔层会被拉伸变薄，我们拿测厚仪测过，褶皱处的铝箔厚度从12μm减薄到8μm，阻隔性能直接下降。
热板焊的第二个问题是温度均匀性差。加热板是电阻丝加热的，板面温差能达到±5℃。吸嘴和袋体接触的区域，有些地方温度高、有些地方温度低，焊接强度极差在4-6N之间。强度弱的位置在后续灌装时容易渗漏。我们统计过，热板焊的吸嘴袋在灌装后的渗漏率在0.8%-1.2%之间，大部分渗漏点都在焊嘴区域。
超声波焊接不靠外部加热。它靠高频振动在焊接界面产生摩擦热，把材料自身熔融。频率通常在20kHz-35kHz之间。振动幅度在20-40μm的范围，能量集中在吸嘴和袋体的接触面上，袋体其他区域不升温。
这个特性对吸嘴袋太友好了。袋体只在焊点那个圈上受热，周边的复合膜没有被加热的机会，自然就不会收缩变形。我们在产线上对比过热板焊和超声波焊的同一批吸嘴袋：热板焊的袋体在吸嘴周围有8-12条明显褶皱，超声波焊的袋体表面平整，肉眼看不到任何形变。用三坐标测量仪扫了一圈，超声波焊的袋体平面度在0.12mm以内，热板焊在0.6mm以上。
焊接强度也上了一个台阶。超声波焊的焊接强度稳定在22-26N之间，极差控制在2N以内。我们做过拉力测试，破坏位置都在袋体材料本身，不在焊接界面。这意味着焊接强度已经超过了袋体自身的强度，焊点不是薄弱环节了。

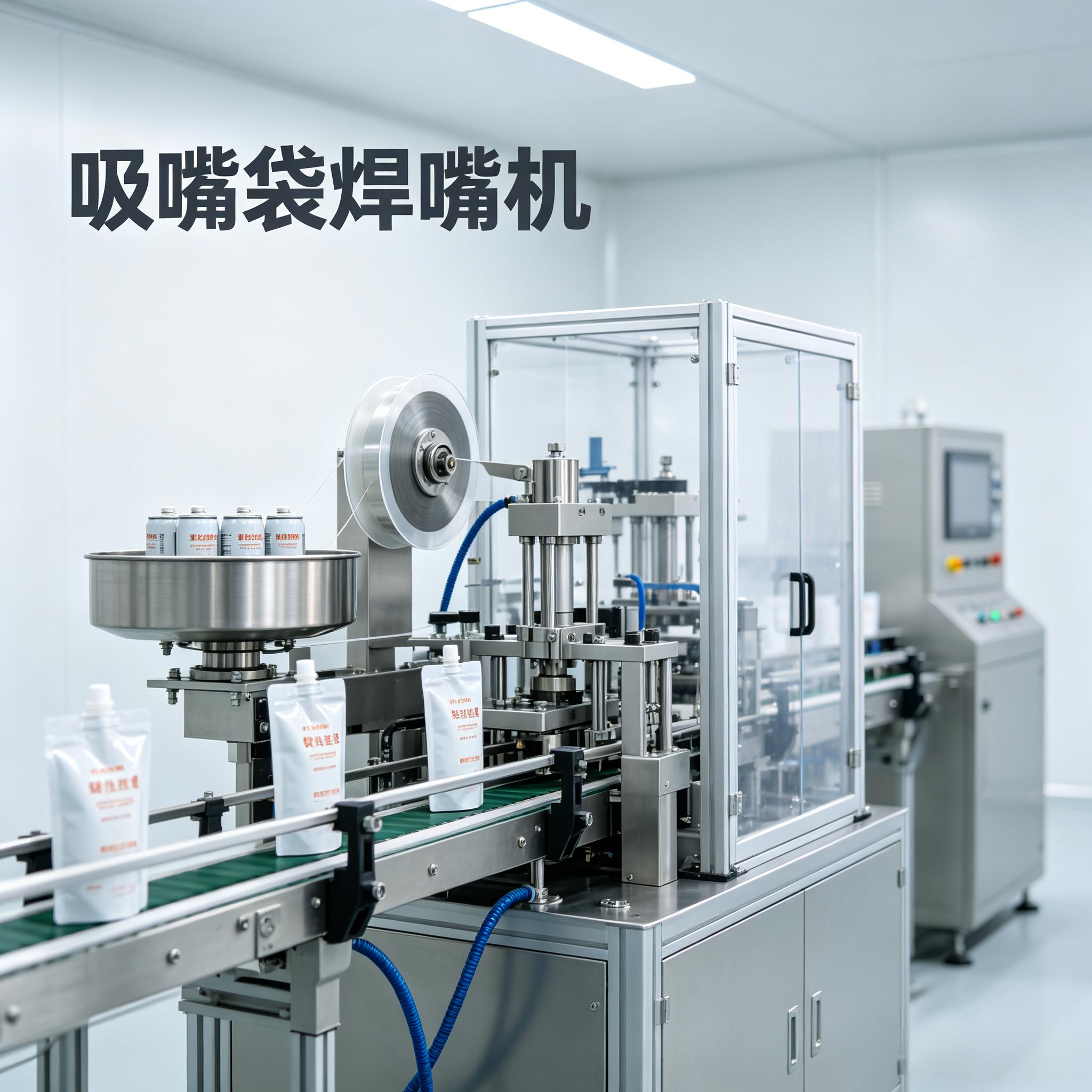

焊嘴要焊得准，吸嘴和袋体的相对位置必须精确。吸嘴歪了，后面灌装嘴插不进去，封口模具也对不准。吸嘴的定位精度我们要求在±0.2mm以内。超声波焊嘴机的定位靠伺服驱动的吸嘴夹爪，夹爪在取料时先做一次机械粗定位，然后视觉系统拍一张照片，计算吸嘴中心位置与理论位置的偏差，夹爪上的微调机构在0.3秒内完成补偿。实测定位偏差的3σ值在0.13mm，超出要求的±0.2mm。
袋体的定位更依赖色标跟踪。吸嘴袋在卷膜上以固定间距排列，色标传感器检测每个袋体的印刷标记，伺服送膜系统根据色标信号调整送膜长度。送膜精度控制在±0.3mm以内。焊嘴头跟着袋体的位置走，袋体跑偏了，焊嘴头自动跟着偏移。这套追色系统在速度达到40袋/分钟时依然能稳定工作。
焊嘴和灌装如果分成两道工序，中间要经过一次转运。转运过程会导致吸嘴的位置发生微小偏移，灌装时又要重新定位。我们的方案是焊嘴机直接对接灌装机，吸嘴袋焊好嘴之后通过一条短传送带直接进入灌装工位，中间没有人工干预。
联动最关键的是节拍匹配。焊嘴机的节拍是38袋/分钟，灌装机是35袋/分钟。焊嘴机稍快一点，中间设置一个缓存工位，可以暂存20个焊好嘴的袋子。灌装机需要袋子时从缓存里取，焊嘴机不受灌装机速度波动的影响。缓存工位满了焊嘴机自动暂停，空了自动恢复。
灌装工序用的是伺服活塞灌装，跟焊嘴工序的定位数据共享。焊嘴工序记录的吸嘴中心位置数据通过以太网传给灌装机，灌装嘴下降时直接按照这个坐标去对位，不需要重新拍照定位。这样每个袋子的灌装嘴插入位置都是个性化的，偏差超过0.3mm的袋子会被自动剔除，不会硬插导致吸嘴损坏。
这条焊灌联动线在客户现场已经跑了14个月。我们调取了最近3个月的生产报表，汇总了关键指标：
| 指标 | 热板焊(历史数据) | 超声波联动线 | 改善幅度 |
|---|---|---|---|
| 袋体变形率 | 3.6% | 0.15% | ↓96% |
| 吸嘴焊接强度(N) | 12-18 | 22-26 | ↑65% |
| 灌装后渗漏率 | 0.95% | 0.02% | ↓98% |
| 包材损耗(个/万袋) | 87 | 3 | ↓97% |
| 换产时间(min) | 45 | 18 | ↓60% |
包材损耗从每万袋87个降到3个，这个变化最让客户高兴。3个损耗里还有2个是卷膜接头造成的，真正因为焊嘴或灌装导致的报废每月只有个位数。灌装精度方面，伺服定量控制在±0.5%以内，配合焊嘴后吸嘴的精准定位，灌装嘴插入吸嘴时没有一次卡滞或撞嘴。
超声波焊接不是通电就能焊好，振幅、压力、时间三个参数要匹配。我们用同一个批次的吸嘴和袋体做了正交测试，找出最佳窗口：
振幅设定在65%-75%之间（以发生器最大振幅为100%）。振幅低于60%，焊接界面产生的热量不够，熔融不充分，强度掉到16N以下。振幅高于80%，能量过大，吸嘴的塑料会出现飞边，飞边掉进袋体内成了异物。
焊接压力设定在0.35-0.45MPa。压力低了，吸嘴和袋体接触不紧密，焊接强度波动大；压力高了，袋体被压出压痕，虽然没烫变形，但复合膜的铝箔层被压出裂纹。
焊接时间设定在0.25-0.35秒。时间短了熔融不充分，时间长了能量累积过多，吸嘴发白变脆。
耘和机械的焊嘴机把这三个参数做成配方存储，换不同规格的吸嘴时一键调用。每个配方都是我们在客户现场实测后固化下来的，不需要操作工现场去调。
传统工艺里，焊嘴和灌装分两道工序，袋子焊好嘴之后要经过输送、翻转、排队才能进入灌装机。每经过一次转运，吸嘴相对于袋体的位置就会发生一次偏移。三次转运后的累积定位误差能达到1.2mm。灌装嘴是硬性的金属管，1.2mm的偏差足以让灌装嘴刮伤吸嘴内壁，刮下来的塑料碎屑掉进产品里是严重的异物风险。
联动线把转运次数从三次减到零。焊嘴工位出来的袋子直接进灌装工位，中间没有翻转、没有排队、没有二次夹持。吸嘴的定位数据从焊嘴工序直接传给灌装工序，整个过程中吸嘴的坐标没有变过。我们拿激光位移传感器测过，从焊嘴完成到灌装嘴插入，吸嘴的位置漂移量在0.05mm以内，这个漂移主要来自传送带的轻微振动，可以忽略不计。
问：超声波焊能焊哪些材质的吸嘴和袋体？
答：吸嘴材质PE、PP、PET都行，袋体的热封层PE和PP都可以。只要吸嘴和袋体热封层是同一种材料体系，超声波焊就能焊。不同材质的焊接强度会略有差异，我们实测过PE吸嘴+PE袋体的强度最高，达到26N；PP吸嘴+PP袋体稍低，在22N左右。如果吸嘴和袋体材料不同（比如PE吸嘴配PP袋体），不建议用超声波焊，异种材料的超声波焊接强度通常只有8-10N，不够可靠。
问：超声波焊嘴机会不会产生噪音？
答：超声波焊接时有一个高频的“嘶嘶”声，噪音值在72-78分贝之间，比气动设备低，但比热板焊（约65分贝）要高一些。这个噪音集中在20kHz以上，人耳对高频声敏感，所以会觉得有点刺耳。我们给焊嘴机标配了隔音罩，关上罩子后外部噪音降到58分贝，车间里基本听不到。
问：超声波焊嘴的耗材成本高吗？
答：焊头（超声波变幅杆末端）是消耗品。焊头材质是钛合金，使用寿命在10万-15万次焊接之间。按每分钟35袋、每天运行10小时算，一个焊头可以用3-4个月。焊头磨损后需要更换，成本在2000-3000元之间。相比热板焊的加热管更换（几百块）略贵，但省下来的包材费用远远覆盖了焊头成本。
问：联动线对车间安装空间有什么要求？
答：焊嘴机和灌装机需要并排安装，总长度约6.5米。比分开的两台设备短了1.2米（省掉了中间的转运机构）。高度要求2.8米以上，因为焊嘴机有一个上置的超声波发生器支架。地面承重每平方米不低于500公斤，设备总重约2.8吨。
超声波焊头长时间工作会发热。焊头温度升高后，谐振频率会发生漂移，焊接能量输出不稳定。我们给焊头加了风冷，压缩空气持续吹拂焊头背面。实测连续运行4小时后，焊头温度稳定在42℃±2℃，频率漂移小于20Hz，对焊接质量没有影响。如果没有冷却，焊头温度能升到65℃以上，频率漂移超过150Hz，焊接强度会下降8%-10%。这个细节很多设备厂家不做，但我们在耘和机械的机型上是标配。
吸嘴袋的包材变形问题，困扰了产线很多年。热板焊的高温注定会让袋体收缩，只是程度不同而已。超声波焊接从原理上绕开了高温，用振动生热替代外部加热，只在需要焊接的地方产生热量。这个转变带来的不只是变形率从3.6%降到0.15%，更是让吸嘴袋的焊嘴工艺变得可控、可预测、可复制。
武汉耘和机械的团队在吸嘴袋焊灌联动线上花了很大的力气。核心团队的从业经验在15-20年之间，他们对包材变形的理解不是看数据看出来的，是亲手摸过几千个变形的吸嘴袋之后刻在脑子里的。现在的联动线，封口合格率做到99.99%以上，灌装精度±0.5%，焊嘴强度的一致性比热板焊高出几个数量级。吸嘴袋从焊嘴到灌装再到封口，全程没有一次因为包材变形而停机调整。我在车间里看着那些焊好嘴的袋子平整地流过去，心里想的是——这个变形问题，终于可以翻篇了。
摘要：二十年技术总工详解吸嘴袋焊灌联动：超声波焊接将袋体变形率从3.6%压至0.15%，焊接强度提升至22-26N。联动方案消除转运定位误差，包材损耗从87个/万袋降至3个/万袋。
