去年在成都一家底料厂，他们的灌装线一天要停机七八次。不是设备坏了，是料下不来。我站在旁边看了一锅料，灌装机吸料的时候，料缸里拉出半米长的丝，断不了。灌装头抬起来，那条丝挂在嘴口，下一包灌的时候，丝被带进封口区，封口夹料，漏油。
车间主任跟我说，换了三家的灌装机，都解决不了拉丝的问题。我问他，你试过带剪切功能的旋转阀吗？他说没听说过。我拆开他们机器的阀体一看，标准的球阀，通道直径16毫米。球阀对颗粒物本身就不好过，遇上高粘度的料，拉丝是必然的。

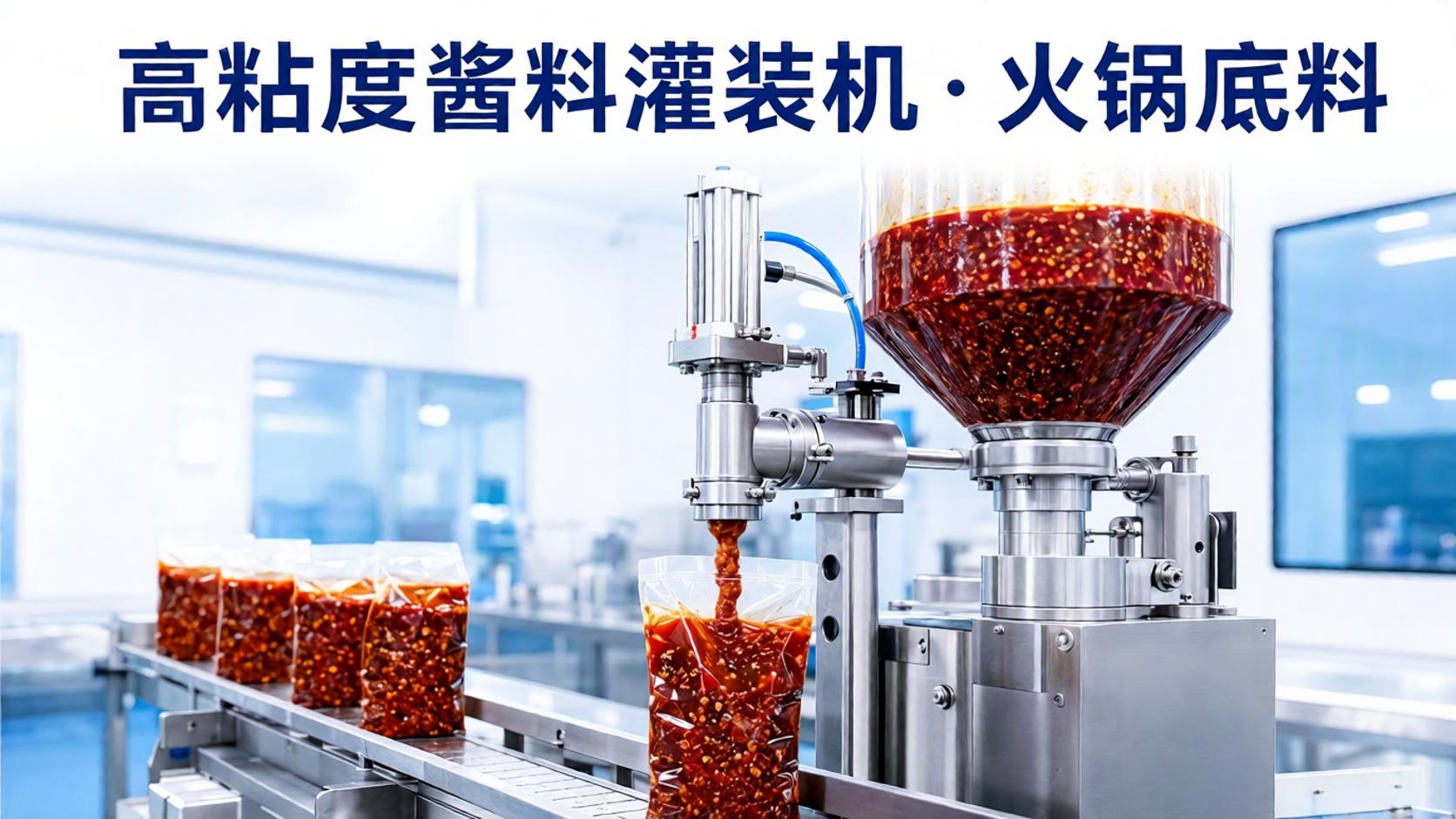

火锅底料同时具备三个麻烦特性：含颗粒、高粘稠、易拉丝。普通灌装机对付其中一个还行，三个凑一块，很多设备就招架不住了。今天从这三个特性出发，把高粘度酱料灌装机怎么选、怎么调、怎么用，一次说清楚。
火锅底料常温下是固体，加热到80度左右变成流动状态。但这时候的粘度依然很高。我们测过，80度时牛油底料的粘度在4000到8000厘泊之间，清油底料低一些，也在2000到4000厘泊。这个粘度比食用油高了两个数量级。
高粘度带来的第一个问题是吸料困难。活塞后退的时候，料缸里形成负压，粘度高的料流不进缸体。如果活塞速度太快，料缸里会形成真空，活塞退到位了，料还没填满。下一枪推出去的料量就不够。
解决方案是加大进料口的直径，同时减慢活塞的吸料速度。我们的进料口直径做到50毫米，是出料口的两倍。活塞吸料速度设定在80毫米/秒，比灌装速度慢一半。这样料缸能充分填满，不会出现真空区。
高粘度物料对密封圈的摩擦阻力大。普通O型圈在这种工况下，用不了多久就磨偏了。我们用的是阶梯式组合密封圈，主密封是填充碳纤维的PTFE，外面加一道氟橡胶的防尘圈。PTFE耐磨，氟橡胶耐油耐温。组合起来，实测寿命超过24个月。
密封圈的截面形状也有讲究。我们用的是U型密封，唇口朝外。活塞前进的时候，物料压力把唇口撑开，贴合在缸壁上，密封效果好。活塞后退的时候，唇口收拢，摩擦阻力小。这个设计在高粘度物料上效果特别明显，摩擦阻力比普通O型圈降低了40%。
颗粒堵阀是火锅底料灌装最常见的故障。花椒粒、辣椒段、八角瓣，尺寸从3毫米到15毫米不等。如果阀芯通道小于20毫米，大颗粒过不去。
我们把旋转阀的通道直径做到22毫米，阀芯和阀座之间的间隙做到0.5毫米。颗粒物通过的时候，阀芯旋转带剪切作用，能顺势把卡在边缘的颗粒剪断或者推过去。我们做过连续72小时的颗粒通过测试，含15毫米辣椒段的底料，通过率100%，没有一次卡阀。
阀芯的材质用的是碳化钨。碳化钨硬度高，耐磨，颗粒物对阀芯表面的划伤可以忽略不计。普通不锈钢阀芯用半年就被颗粒磨出沟槽，碳化钨的我们用了三年，拆下来看，表面还是光滑的。
颗粒物在料缸里会沉积。尤其是停机之后重启，颗粒沉降到缸体底部，如果活塞行程刚好把料推完，下一次吸料的时候，沉积的颗粒可能会卡在活塞和缸壁之间。我们在设计的时候预留了5毫米的余量行程，活塞推到最前端也不会撞到缸底。这个余量让颗粒有足够的空间翻滚，不会被硬挤压。
拉丝的本质是物料的粘弹性。火锅底料里的油脂和胶质，在流动的时候形成连续的纤维结构。灌装头抬起来的时候，这些纤维被拉长，变成一根丝。丝不断，要么滴到传送带上，要么被带进封口区，造成夹料。
我们做过高速摄影，拉丝的长度可以达到200到300毫米。如果不主动断料，这根丝能跟着灌装头走好几个循环。
我们的灌装头装了气动剪切刀片。灌装头抬升的同时，刀片从侧面伸出来，在灌装嘴下方水平切一刀。把丝切断。刀片的动作和灌装头的升降是联动的，从触发到切断只需要0.15秒。
刀片的材质用的是陶瓷涂层的不锈钢，不粘料，切完刀刃上不挂残料。实测切丝成功率在99.5%以上，偶尔有一两根没切断的细丝，也在下一包灌装时被带走了，不会影响封口。
除了剪切刀片，灌装头还带回吸功能。灌装结束的瞬间，灌装头内部的活塞向后回抽一小段，把灌装嘴口残留的料吸回去。回吸量大概0.1到0.2毫升，不多，但足以把嘴口的料丝拉断。剪切刀片和回吸配合，基本能做到完全不拉丝。我们在产线上观察过，连续运行2小时，没看到一根超过20毫米的丝。
灌装解决了拉丝，但残留在袋口的微量料丝还需要封口工序来兜底。封口夹料是火锅底料包装的常见不良品。我们的封口机在热封之前增加了一道冷刮板。在袋子进入热封模具之前，一块硅胶刮板从袋口上方刮过，把可能残留的料丝或者油滴刮掉。刮板压力0.05兆帕，轻轻拂过，不影响袋子的形状。
刮板之后紧接着就是热封。热封温度我们设得比常规高5度，175到180度。为什么？因为即使刮过，袋口表面仍可能有极薄的油膜。高一点点的温度能确保油膜也封合住，不会因为油污导致局部虚封。这个参数是我们在多条产线上反复试出来的，油污环境下封口合格率依然能做到99.99%以上。
| 问题现象 | 根本原因 | 我们的对策 |
|---|---|---|
| 灌装量偏少 | 高粘度吸料不充分，料缸未填满 | 进料口Φ50mm，吸料速度80mm/s |
| 颗粒卡阀 | 阀芯通道过小 | 旋转阀通道Φ22mm，碳化钨阀芯 |
| 灌装拉丝不断 | 物料粘弹性强 | 气动剪切刀片+回吸功能 |
| 封口夹料漏油 | 袋口残留料丝或油滴 | 硅胶冷刮板+热封温度175-180℃ |
| 密封圈磨损快 | 高粘度摩擦阻力大 | 阶梯式组合密封（PTFE+氟橡胶） |
问：什么粘度范围适合用活塞式灌装机？
我们测过1000到20000厘泊的范围，活塞式灌装机都能稳定工作。低于1000厘泊的稀料，用转子泵更合适。高于20000厘泊，需要先加热降低粘度再灌装。火锅底料大部分在4000到8000厘泊区间，正好是活塞式的舒适区。
问：拉丝对灌装精度有没有影响？
拉丝本身不影响精度，因为丝是灌装结束后才拉出来的，重量不在计量范围内。但拉丝如果滴到下一包袋子里，就会造成超重。我们统计过，不装断料装置的灌装机，因为拉丝滴漏导致的超重比例在3%到5%。装了剪切刀片之后，这个比例降到0.1%以下。
问：带颗粒的底料，灌装精度能做到多少？
能做到和清料一样的精度。颗粒物在料里是均匀分散的，只要阀芯通道够大，颗粒不卡阀，每一枪推出去的料量还是由活塞行程决定的。武汉耘和机械的灌装精度标定±0.5%，含颗粒和清料都是一样的标准。核心团队做这行15到20年，专门对付这种不好搞的物料。
成都那个客户的拉丝问题，最后就是用剪切刀片加回吸功能解决的。改完之后我去看过，灌装头抬起来，刀片咔嗒一切，丝没了。车间主任跟我说，现在一天最多停一次机，还是因为换膜，不是堵料。
含颗粒、高粘稠、易拉丝，三个特性凑在一起确实麻烦。但不是没法解决。阀芯够大、活塞够稳、断料够快、封口够热，四条做到位了，火锅底料照样能跑得顺顺当当。
要是你的产线也被拉丝和堵阀折腾，带着你的底料来武汉。上机跑一趟，看看我们怎么对付这些特性，心里就有底了。
摘要：火锅底料灌装面临高粘度、含颗粒、易拉丝三重挑战。解决方案：进料口Φ50mm、活塞吸料80mm/s；旋转阀通道Φ22mm、碳化钨阀芯；气动剪切刀片+回吸功能断料；冷刮板+175-180℃热封。实测灌装精度±0.5%，封口合格率99.99%以上。
