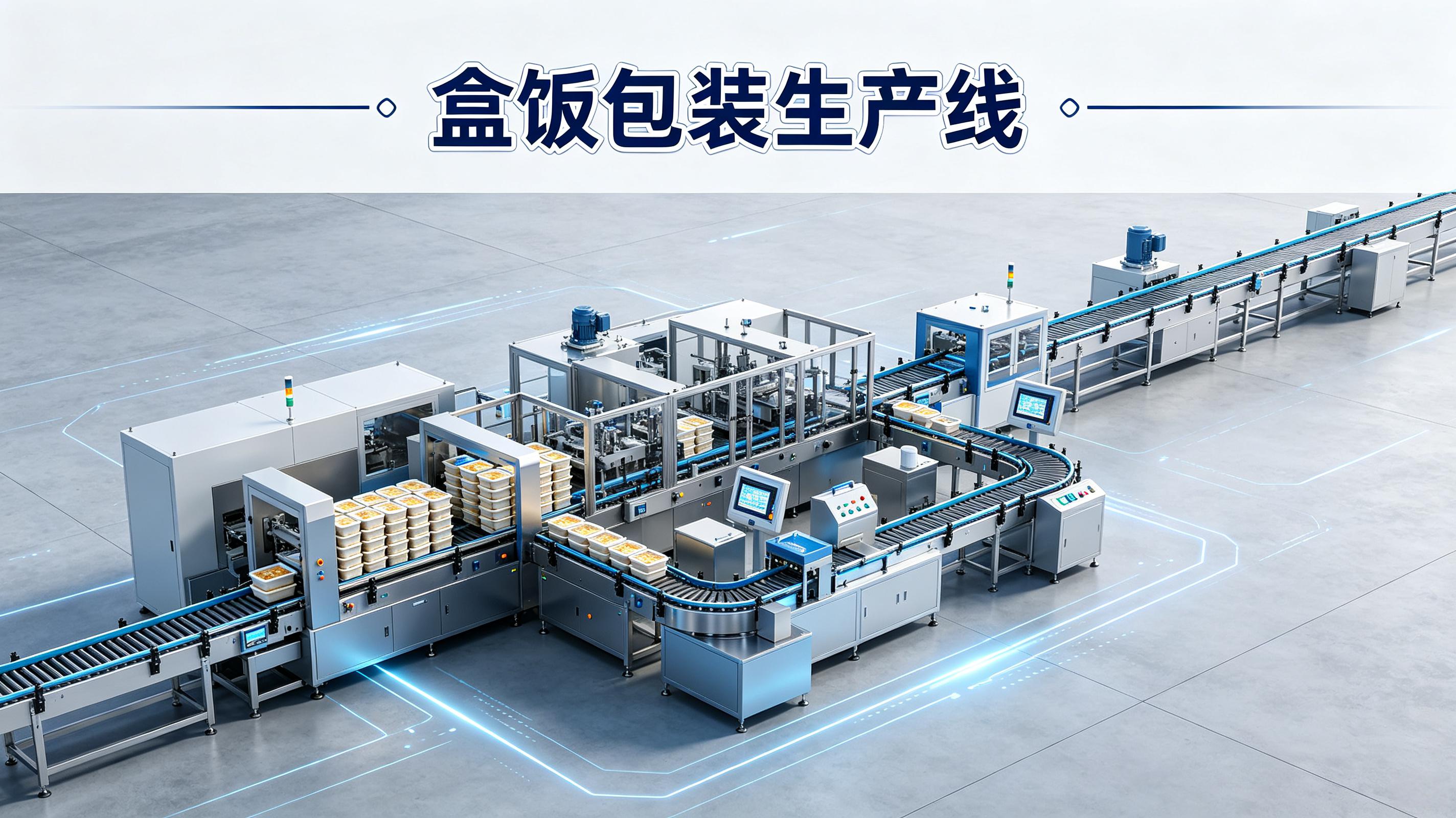

一条盒饭包装生产线，单台设备再漂亮也没用。我见过太多产线——灌装机跑得飞快，封口机跟不上了；封口机能跟上，输送带又卡盒了。整线规划的核心不是买几台好设备，是让它们之间的节拍、高度、方向全部对得上。今天这篇不讲概念，就讲我亲自调过的产线怎么布局、怎么衔接、怎么让菜饭汤从出锅到封口一气呵成。

节拍匹配：一条产线的灵魂

整线规划第一个要解决的是节拍匹配。出餐速度、灌装速度、封口速度、装箱速度，四者必须一致。我们通常以封口机的速度作为基准，因为封口是整个产线最慢的环节。

一套标准的盒饭产线，我们设定的目标节拍是每分钟45盒。饭区灌装每盒用时1.2秒，菜区1.1秒，汤区0.9秒，封口1.2秒。四个工位里封口最慢，所以封口机决定了整条线的上限。灌装区必须比封口快一点，留出缓冲。饭区我们做到每盒1.0秒，菜区0.9秒，汤区0.8秒。每个工位都比封口快0.1到0.2秒，这样输送带上始终有料，不会让封口机空等。

缓存段是整线规划里最容易被忽视的环节。灌装区和封口区之间，我们强制要求留出至少2米的缓存输送带。为什么？灌装区如果因为换料停顿了10秒，封口区还有2米带子上的盒子可以继续封。这2米能装大约25个盒子，相当于给封口区争取了30秒的缓冲时间。30秒足够操作工把料换好。没有这个缓存段，灌装区一停，封口区就得跟着停，整条线就断了。

高度衔接也是节拍的一部分。灌装后的餐盒到封口工位，高度差不能超过5毫米。超过这个值，盒子进入封口模具时会歪斜，导致封口偏位。我们在每个过渡段都装了高度调节机构，现场用水平仪校准，保证所有输送面在同一平面上。

布局选型：直线、L型还是U型？

车间面积决定了产线的形状。但形状影响的不只是占地面积，还影响操作工的走位和物料补给。

直线型是最简单的，设备一字排开，从这头上料、那头出料。优点是直观，缺点是太长。45盒每分钟的产线，直线布局至少需要28米。如果车间长度不够，就得拐弯。

L型布局适合宽度充裕但长度有限的车间。拐弯处需要一个90度转角输送带，转角半径我们通常做到1.2米。小于1.2米，餐盒在转弯时容易被离心力甩出去。我们测过，1.2米半径、带速每秒0.3米的情况下，餐盒偏移量不超过2毫米。

U型布局适合方正的车间，上料区和出料区在同一个方向，方便物料和成品的管理。U型的问题在于转弯多——两个90度转弯，每个转弯都要控制偏移。我们做U型产线时，会在转弯处加导向护栏，护栏间隙只比餐盒大5毫米。这样即使有偏移，也被护栏挡住，不会掉出输送带。

武汉耘和机械的团队做过最长的整线是32米，最短的只有18米。18米那条线我们做成了U型，在有限空间里塞进了灌装、封口、检测、装箱四个功能区。那台产线跑了三年，没出过大问题。

灌装区的协同：三个分区不能各干各的

饭、菜、汤三个灌装头是独立的，但它们的动作必须在一个统一的时序下工作。我们用的是主从同步控制——以一个主轴编码器为基准，所有灌装头的动作都跟这个编码器对齐。

饭区灌装头在主轴角度0度时开始下降，90度时完成落料，180度时升起。菜区在主轴角度30度时开始下降，120度时完成落料，210度时升起。汤区在主轴角度60度时开始下降，150度时完成落料，240度时升起。三个头错开30度启动，避免了同时动作带来的电流冲击和气压波动。

这套时序是我们自己写的。以前用PLC自带的时序指令，三个头同时启动时，气源压力会瞬间掉0.02兆帕，导致菜区的阀门反应慢了0.05秒。别小看这0.05秒，汤就会多流2克。现在用主从同步控制，三个头的启动电流错开了，气源压力波动不到0.005兆帕。

灌装精度±0.5%是整条线的基石。饭区靠双螺旋给料，菜区靠双段式下料阀，汤区靠旋转容积阀。每个区的精度达标了，整条线的出品率才有保障。

封口区：与灌装区的握手协议

封口区和灌装区之间有一个"握手协议"——灌装区每完成一盒，发一个信号给封口区。封口区收到信号后，判断缓存带上是否有空位，有空位就发出"允许进盒"的信号。这个协议用硬接线实现，不是走通讯网络。硬接线的响应时间是2毫秒，走Modbus通讯是50毫秒。2毫秒和50毫秒，在45盒每分钟的节拍下，意味着封口区能不能多等0.5秒的缓存余量。

封口区自己的节拍我们设定为1.2秒每盒。这个时间包括了热封刀下降、热封、保压、上升、切膜、吹气排废六个动作。其中热封本身只占0.9秒，剩下的0.3秒分配给其他五个动作。热封刀上升后，紧接着切膜滚刀动作，切完膜吹气把废膜边角料吹走。这三个动作在0.15秒内完成，不能拖，一拖下一盒就进不来了。

整线实测数据

下面这条产线是我们去年交付的，节拍45盒每分钟，每天两班倒跑了8个月。这是从产线日志里摘出来的实际运行数据。

整线产出44.7盒每分钟，比设定值低了0.3盒。原因是输送带在转角处偶尔会有轻微卡顿，平均每小时累计损失约18秒。这个损失在可接受范围内。我们后来在转角输送带增加了辅助推板，把卡顿频率降到了每小时不到2次。

常见问题（产线上真问过的）

问：产线各工位速度怎么统一？

用主轴编码器。整条线所有变频器都跟踪同一个编码器的脉冲。编码器每转一圈产生2048个脉冲，每个脉冲对应输送带走0.15毫米。灌装头、封口头、切膜刀的动作都基于这个脉冲数来触发。这样做的好处是，即使输送带速度有微小变化，所有动作的间隔比例不变。

问：换盒型的时候整条线都要调吗？

看换什么。如果只是换餐盒的图案，不需要调任何机械参数。如果换了盒子的尺寸——深度变了、隔断位置变了——那灌装头的下降行程、定位夹具都要换。我们设计了快速换模，换盒型的时间控制在15分钟以内。15分钟包括：换6个灌装头的定位套、换封口模具、换视觉检测模板。超过15分钟说明设计没做好。

问：产线运行中突然停机，怎么恢复？

我们写了一套"断点续跑"逻辑。停机时系统记录当前主轴角度和每个工位的状态。恢复时，各工位从记录的状态继续动作，而不是回到原点重来。这样能省掉2到3分钟的复位时间。断点续跑用了一年多，没出过逻辑混乱的情况。

问：整线规划最难的地方是什么？

是缓存段的位置和长度。缓存段放少了，缓冲不够；放多了，盒子在里面待太久，饭会凉。我们把缓存段设计在灌装区和封口区之间，同时加了保温罩，罩内温度维持在55度。这样饭在缓存段待个30秒，温度下降不超过3度。

一气呵成不是形容词，是技术指标

"一气呵成"在产线上不是一个修辞，是一套精准的节拍匹配、高度衔接、时序同步和缓存保护。每个工位都要知道上一工位在干什么、下一工位需要什么。灌装头不知道封口机在等它，但整线控制系统知道。

武汉耘和机械做整线规划的时候，核心团队每个人都在现场蹲过。最短的待了15年，最长的超过20年。我们不看图纸上的理论速度，只看现场实际跑出来的节拍。每一条产线交付前，我们要连续跑72小时，每小时抽检一次各项参数，确保稳定了才签字。

整线规划的本质是让每台设备都放下身段去配合别人。饭灌得再快，封口跟不上，整条线就是废的。所以我们的设计逻辑是——让快的等慢的，用缓存补齐差值，用编码器统一节拍，用断点续跑应对意外。二十年了，这个逻辑没变过。
