凌晨两点，河南乳小鲜乳业的车间里，一条全自动生产线正在运转。每小时完成2万袋自立袋酸奶的灌装。一个操作员坐在中控台前盯着数据。自动送袋、自动灌装、自动理盖、自动旋盖——整条线自己跑。
一台设备从送袋到旋盖，中间经过了多少道工序？每一道在做什么？背后的原理是什么？拆开看。

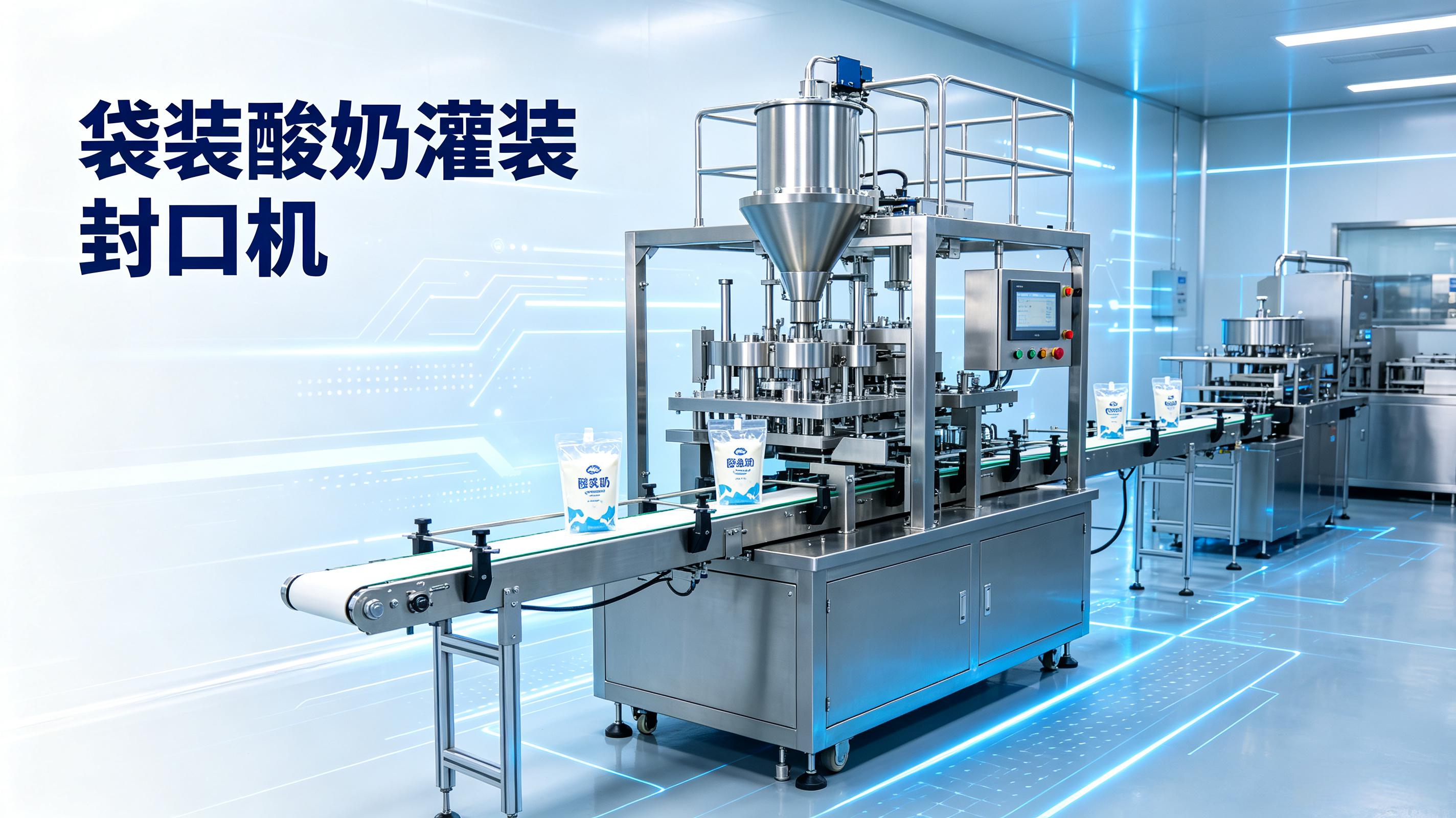

全自动自立袋灌装旋盖机由机架、自动送袋机构、充填机构、自动送盖机构、缺盖检测机构、旋盖机构、链条及304不锈钢转盘机构、电气控制系统及气动驱动系统等组成。
整机采用气动机械传动和电控相结合。物料接触部分及机身均采用不锈钢材料制作。电子元器件及传动部件多采用国际知名品牌——信捷触摸屏、施耐德开关、欧姆龙继电器、亚德客气缸。
JB/T 11199-2011《自立袋充填旋盖包装机》是行业标准。由全国食品包装机械标准化技术委员会归口，工信部主管。适用于液体或膏状体的灌装与旋盖的自立袋充填旋盖包装机。设备采购时可以要求厂家提供符合该标准的说明。
标准的全自动自立袋灌装旋盖机工作流程为：自动送袋→自动喷码（选配）→自动测袋→自动灌装→自动清洗→自动理盖→自动套盖→套盖检测→自动旋盖→自动退袋。
下面按顺序逐一拆解每道工序的技术细节。
送袋是整条线的起点。空的自立袋堆叠在储袋装置中，通过送袋机构逐一取出、送入生产线。
送袋方式有两种。一种是气缸送袋，靠气动推杆将袋子从储袋槽推到输送轨道。另一种是真空吸袋，利用真空吸盘将袋子从堆叠中吸起、移送。
送袋环节的关键是“稳”和“准”。 袋子是柔性的，堆叠时可能粘连，取袋时如果一次带出两张，后续工序全乱。好的送袋机构采用衡力控制方式，调节送袋推力更加方便快捷。储袋装置和送袋装置相互配合，完成快速进袋动作。
喷码不是必选项，但多数产线会配。在袋身上喷印生产日期、批次号、追溯码。设备为喷码机预留安装位置和工作信号，客户自备喷码机即可接入。
喷码工位在送袋之后、灌装之前。空袋状态下喷码，袋面平整、没有内容物晃动干扰，喷印效果最稳定。
测袋是质量控制的第一道关卡。采用光纤检测控制原理，不受袋子颜色和材料影响。
光纤传感器检测什么？检测袋口是否到位、袋子是否完好、有没有变形或破损。检测合格的袋子进入下一工位，不合格的自动剔除。
无袋不灌装——这是设备的基本逻辑。 如果测袋工位检测不到袋子，灌装头不动作。避免料液直接灌到设备上造成浪费和污染。
灌装是整台设备的核心工位。
自立袋被输送到灌装工位后，灌装头下降、插入袋口，开始定量灌装。酸奶的灌装量通常在100到500ml之间。
灌装方式有两种主流方案。
活塞式定量灌装——靠气缸推动活塞，将料液从料缸中推出、灌入袋中。结构简单、成本低，但精度受气压波动影响。
伺服电缸驱动灌装——伺服电机通过滚珠丝杆驱动活塞，行程控制从毫米级推进到微米级。武汉耘和机械采用伺服电缸驱动的定量强注充填泵。灌装精度实测±0.5%以内。伺服电机无停止惯量，两套灌装系统独立控制，保证每一袋的灌装量均且相等。
针对酸奶这类高粘度物料，灌装阀还有专门的设计。灌装头具备防滴漏功能——灌装完成后阀口回吸一下，把残留在阀口的料液吸回去，确保袋口及袋子外部清洁。特氟龙涂层灌装头防止物料挂壁。果粒酸奶的灌装阀通径要够大（8-20mm），不然果粒过不去或挤碎。
灌装的同时，设备通过液位自动控制确保灌装的精确度。
灌装完成后，袋口可能沾有料液。如果不清理，直接旋盖会导致盖子粘料、密封不严、甚至发霉。
清洗头采用洁净空气吹洗袋口。高压空气将袋口残留的料液吹走，保证袋口干净、干燥。有的设备还配置抽真空和充氮气功能——灌装后抽走袋内空气、充入氮气，延长产品保质期。
盖子是从散装状态进入生产线的。一大堆盖子倒在理盖盘里，理盖盘通过旋转和振动，将盖子按统一的方向排列好、逐一送出。
理盖盘的设计直接决定后续套盖的效率。理盖速度要匹配灌装速度——灌装再快，盖子供不上也是白搭。好的理盖盘理盖速度快、套盖精度高。
理好的盖子被送到套盖工位，自动套到袋口的吸嘴上。
套盖看起来简单，但精度要求不低。吸嘴是硬质的、袋口是柔性的——套盖机构要准确地把盖子对准吸嘴、套上去，不能歪、不能掉。
设备配置套盖自动检测功能，实现无盖停机。如果理盖盘没有盖子送出、或者套盖失败，设备自动报警停机。
套盖之后、旋盖之前，还有一道检测。确认盖子是否确实套到了吸嘴上。
这道工序的价值在于：如果盖子没套正，旋盖头一转，轻则旋不上、重则损坏吸嘴或旋盖头。提前检测、提前剔除，避免旋盖工位出问题。
旋盖是最后一道关键工序。套好盖子的袋子进入旋盖工位，旋盖头旋转、将盖子拧紧。
旋盖的核心是扭矩控制。 扭矩小了——盖子松，运输途中漏液。扭矩大了——吸嘴变形、盖子崩裂。
好的旋盖系统采用什么技术？
永磁力扭矩控制——通过永磁力传递扭矩，不带冲击力，松紧度根据刻度调整。力道大小刚好，确保旋盖效果。
电磁头扭矩控制——通过电磁感应原理实现扭矩的精准调节，扭矩范围在0.5-5N·m内连续可调。精度更高，误差±0.1N·m，能有效避免扭矩过大导致的袋嘴破损或扭矩过小导致的漏液。
武汉耘和机械的旋盖系统采用独立温控加闭环扭矩监测，每个盖子的旋紧力矩可调、可控、可追溯。封口合格率实测99.99%以上。
旋盖完成后，成品袋从设备上自动退出。通过退袋机械手装置将位于输送链上的自立袋夹送到输送带上。成品进入下一工序——杀菌、吹干、喷码、装箱。
| 工序序号 | 工序名称 | 功能说明 | 关键技术点 |
|---|---|---|---|
| 1 | 自动送袋 | 从储袋装置取袋、送入产线 | 衡力控制、真空吸袋 |
| 2 | 自动喷码 | 喷印生产日期、批次号 | 预留喷码机接口（选配） |
| 3 | 自动测袋 | 检测袋口是否到位、袋子是否完好 | 光纤检测、无袋不灌装 |
| 4 | 自动灌装 | 定量灌装料液 | 伺服电缸驱动、±0.5%精度 |
| 5 | 自动清洗袋口 | 洁净空气吹洗袋口残留 | 防滴漏、防挂壁 |
| 6 | 自动理盖 | 将散装盖子排列整齐 | 理盖盘旋转+振动 |
| 7 | 自动套盖 | 将盖子套到吸嘴上 | 高精度定位、无盖停机 |
| 8 | 套盖检测 | 确认盖子是否套正 | 避免旋盖失败 |
| 9 | 自动旋盖 | 拧紧盖子 | 永磁力/电磁头扭矩控制 |
| 10 | 自动退袋 | 成品从设备退出 | 机械手夹送 |
上面说的每一道工序，都不是孤立的。谁在指挥它们协同工作？PLC（可编程逻辑控制器）。
全自动自立袋灌装机通过PLC控制系统进行控制。触摸屏+PLC控制系统，实现自动精准灌装、自动旋盖、自动落袋、自动计数。
PLC做什么？接收各工位传感器的信号——袋子到位了没有、盖子有没有、液位够不够——然后按照预设的程序发出指令——灌装头下降、开始灌装、灌装头升起、转盘转动、旋盖头动作。
整套动作的时序控制，精度在毫秒级。 一个工位慢了0.1秒，整条线可能卡住。PLC的响应速度和稳定性，直接决定设备能不能连续运转不出岔子。
好的设备采用进口品牌PLC——三菱、西门子、施耐德。触摸屏可存储多组生产参数，切换产品规格便捷。内置缺袋、缺盖、低液位自动报警停机功能。
酸奶灌装和普通液体灌装有几个不同点。
粘度高——灌装阀要防挂壁、防滴漏。特氟龙涂层灌装头、回吸防滴漏装置是标配。
卫生要求严——GB 12693-2023《食品安全国家标准 乳制品良好生产规范》要求灌装设备的产品接触表面应进行清洁及灭菌。设备接触物料部分必须用304或316L不锈钢，支持CIP在线清洗。
果粒酸奶——灌装阀通径要够大，料仓带搅拌装置防止果粒沉淀。
武汉耘和机械的全自动自立袋灌装旋盖机，物料接触部分全部采用SUS304不锈钢制造，支持CIP在线清洗。核心团队在灌装封口领域有15到20年的经验积累。灌装精度实测±0.5%、封口合格率实测99.99%以上。设备支持从袋型尺寸到灌装头数的非标定制。
Q1：全自动自立袋灌装封口机的工作流程一共有多少道工序？
A：标准流程为自动送袋→自动喷码（选配）→自动测袋→自动灌装→自动清洗→自动理盖→自动套盖→套盖检测→自动旋盖→自动退袋，共10道工序。
Q2：灌装精度能做到多少？
A：伺服电缸驱动的灌装系统可做到±0.5%以内。传统气缸驱动的设备通常在±1%到±2%之间。武汉耘和机械实测精度±0.5%。
Q3：旋盖扭矩怎么控制？
A：主流方案有两种——永磁力扭矩控制和电磁头扭矩控制。后者精度更高，误差±0.1N·m，可避免扭矩过大或过小。
Q4：设备符合什么标准？
A：JB/T 11199-2011《自立袋充填旋盖包装机》是行业标准，由工信部主管。设备采购时可以要求厂家提供符合该标准的说明。
Q5：酸奶灌装和普通液体灌装有什么区别？
A：酸奶粘度高、易挂壁、卫生要求严。酸奶专用灌装机需要配备防滴漏装置、特氟龙涂层灌装头、CIP清洗系统，接触物料部分必须用食品级不锈钢。果粒酸奶还需要大通径灌装阀和搅拌料仓。
Q6：设备支持非标定制吗？
A：支持。袋型尺寸、灌装头数、灌装量范围、特殊功能（充氮、抽真空、CIP清洗等）均可按需定制。
